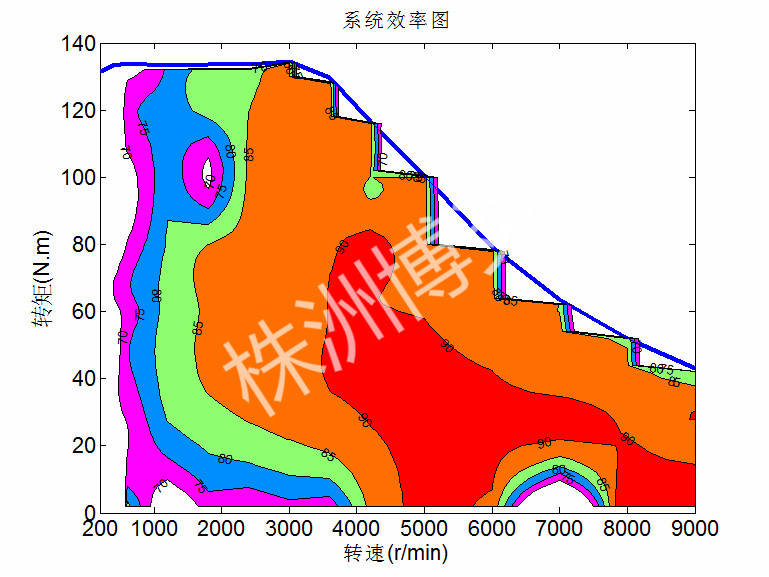

电动汽车电机及控制器电驱动试验系统适用于电动汽车用电机及控制器的性能研究和考核试验,提供可靠的试验依据。主要用于电动汽车用电机及其控制器的性能、电动高效区测量、发电高效区测量、耐久性及控制策略开发验证试验。试验系统采用交流/直流电力测功机作为负载设备,具有显著的节能效果,良好的双向加载特性,优越的低速加载能力,高速的转矩响应速度,超强的反拖能力。试验系统基于CAN总线、GPIB总线和以太网组建,可以更好的与汽车行业标准兼容。

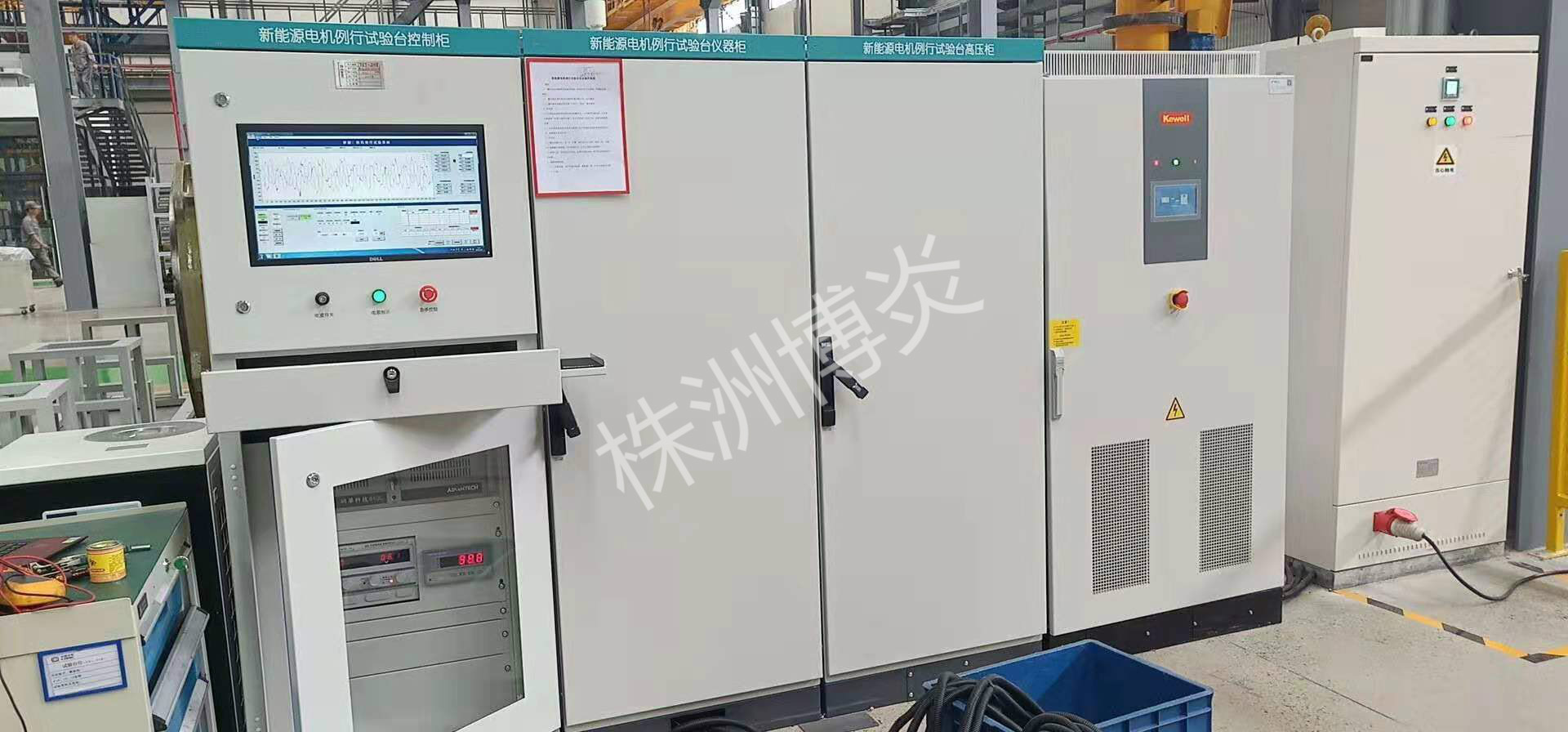

1.2.2系统组成
u 试验电源:试验电源可采用电池,也可采用静止直流电源模拟电池对电动汽车电机控制器进行多种功能试验,并采用上位机进行控制与监测
u 电力测功机系统:电力测功机系统用于给被试电机增加负载而设计,主要由电力测功机控制和电力测功电机两部分组成,可与直流电源系统构成共直流母线模式,也可采用能量回馈电网的方式
u 机械台架系统:机械台架主要用来安装被试电机、负载电机、扭矩传感器等;针对被试电机高速等特点设计采用快速拆卸装置,高速轴承,膜片联轴器,安全可靠,快速灵活。
u 电机参数测量采集系统:包括电机测试系统的所有参数、采集、计算等。配备高精度,高宽带电压、电流传感器,高性能功率分析仪用于对测功机和被测电机的电参数进行同步采集等,保证数据的精确性
u 水冷系统,用来冷却被试电机和负载电机
u 测试控制系统:可通过上位机软件对设备进行控制,采集测量,数据分析,图表绘制等功能
1.2.3设计依据
u GB/T18488.1-2006电动汽车用电机及其控制器 第1部分:技术条件
u GB/T18488.2-2006电动汽车用电机及其控制器 第2部分:试验方法
u GB 755-2008 旋转电机 定额和性能
u GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验 Ka:盐雾试验方法
u GB/T 3859.1-1993 半导体变流器 基本要求的规定
u GB/T 4772.1-1999 旋转电机尺寸和输出功率等级 第1部分:机座号56~400和凸缘号55~1080
u GB/T 4942.1-2006 旋转电机外壳防护等级
u GB/T 4942.2-1993 低压电器外壳防护等级
u GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值
u GB/T 10069.3-2006 旋转电机噪声测定方法及限值
u GB/T 12113-2003 接触电流和保护电流的测量方法
u GB/T 12665-1990 电机在一般环境条件下使用的湿热试验要求
u GB/T 14023-2006 车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测量
1.2.4试验项目
序号 |
检查试验项目 |
型式试验项目 |
选配试验 |
|
1 |
机械检查 |
机械检查 |
振动的测定 |
|
2 |
电机定子绕组的冷态直流电阻值 |
电机定子绕组的冷态直流电阻值 |
噪声的测定 |
|
3 |
电机绕组匝间绝缘 |
电机绕组匝间绝缘 |
控制器壳体机械强度 |
|
4 |
电机定子绕组对机壳的绝缘电阻 |
电机定子绕组对机壳的绝缘电阻 |
水冷却系统的水压试验 |
|
5 |
耐电压 |
耐电压 |
防水、防尘 |
|
6 |
空载检查 |
空载检查 |
环境试验 |
温度、湿度和热态绝缘电阻 |
定频振动和少频振动 |
||||
盐雾试验 |
||||
7 |
堵转转矩和堵转电流 |
堵转转矩和堵转电流 |
接触电流 |
|
8 |
电机控制器保护功能 |
电机控制器保护功能 |
电磁兼容性 |
|
9 |
安全接地检查 |
安全接地检查 |
耐久性试验 |
|
10 |
反电动势测试 |
反电动势测试 |
|
|
11 |
振动测试 |
振动测试 |
|
|
12 |
/ |
温升试验 |
/ |
|
13 |
电机转速-转矩特性及效率 |
|||
14 |
再生能量回馈 |
|||
15 |
最高工作转速 |
|||
16 |
超速试验 |
|||
17 |
电压波动 |
|||
18 |
过载能力和峰值功率 |
|||
19 |
|
耐久试验 |
|
|
20 |
可根据用户要求定制其他试验项目 |
