1.1.1 简介

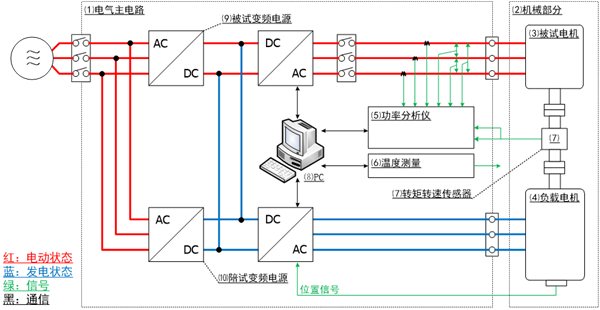

电机试验系统可满足三相异步电机、三相同步电机、变频调速电动机、开关磁阻电机的出厂检验及型式试验,它是由数字变频电源、宽频功率测试模块和测试软件组成。数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制(DTC)等多种控制方法。宽频功率测量模块能够适应各种频率下的电参量的基波、谐波的高精度测量。测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式,满足不同厂家的测试需求。
1.1.2 设计依据
▶ GB/T 22670-2008 变频器供电三相笼型感应电动机试验方法
▶ GB 755-2008 旋转电机 定额和性能
▶ GB/T 755.2-2003旋转电机(牵引电机除外)确定损耗和效率的试验方法
▶ GB/T 1032-2005 三相异步电动机试验方法
▶ GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值
▶ GB/T 10069.1-2006 旋转电机噪声测定方法及限值
▶ IEC 60034-2-1:2007 旋转电机(牵引电机除外)确定损耗和效率的标准试验方法
▶ IEC TS 60034-17:2006 变频器供电笼型电动机应用导则
▶ GB-T 12668.2-2002 调速电气传动系统 第2部分 一般要求低压交流变频电气传动系统额定值的规定
▶ JB-T 10485-2004 变频调速专用三相异步电动机绝缘规范
▶ JB-T 7118-1993 小型变频变压调速电动机及电源技术条件
▶ JB-T 7118-2004 YVF2系列(IP54)变频调速专用三相异步电动机技术条件(机座号80~315)
▶ SJ-T 10691-1996 变频变压电源通用规范
1.1.3 实验项目
序号 |
检查试验项目 |
型式试验项目 |
选配试验 |
|
1 |
绝缘电阻的测定 |
绝缘电阻的测定 |
噪声的测定 |
|
2 |
绕组在初始冷状态下直流端电阻的测定 |
绕组在初始冷状态下直流端电阻的测定 |
振动的测定 |
|
3 |
耐电压试验 |
耐电压试验 |
短时过转矩试验 |
|
4 |
空载试验 |
空载试验 |
空载电流和空载损耗的确定 |
转动惯量的测定 |
铁耗和分摩耗的确定 |
||||
5 |
堵转试验 |
堵转试验 |
堵转电流和堵转转矩的确定 |
轴电压的测定 |
6 |
/ |
负载试验 |
损耗的确定 |
轴承电流的测定 |
效率的确定 |
||||
变频器供电电动机负载特性试验 |
||||
7 |
基频定额热试验 |
/ |
||
8 |
最大转矩的测定 |
|||
9 |
最小转矩的测定 |
|||
10 |
超速试验 |
|||
11 |
零转速加载试验(转矩提升试验) |
|
||
12 |
可根据用户要求定制其他试验项目 |

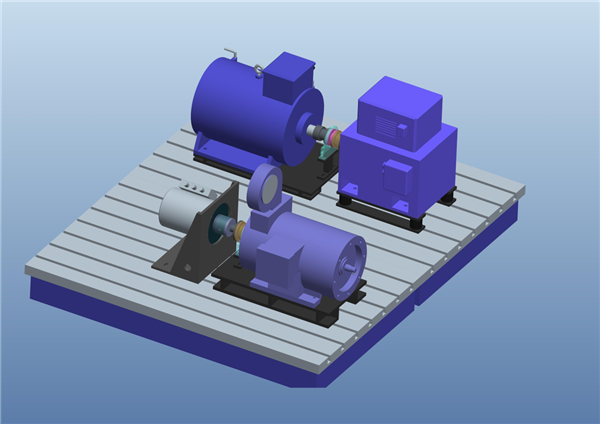

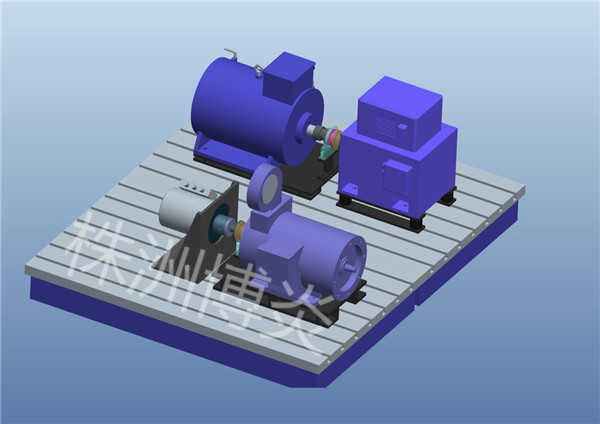

试验系统工装效果图

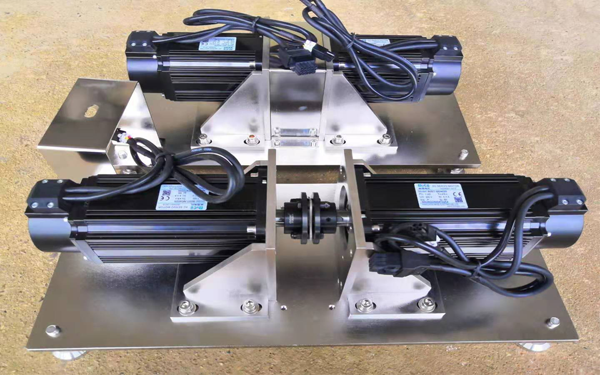

试验工装实物图

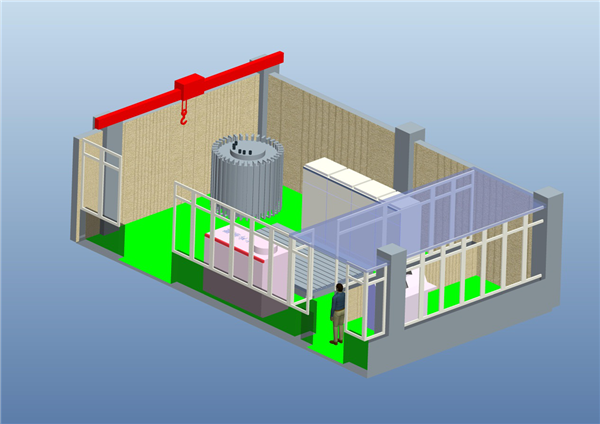

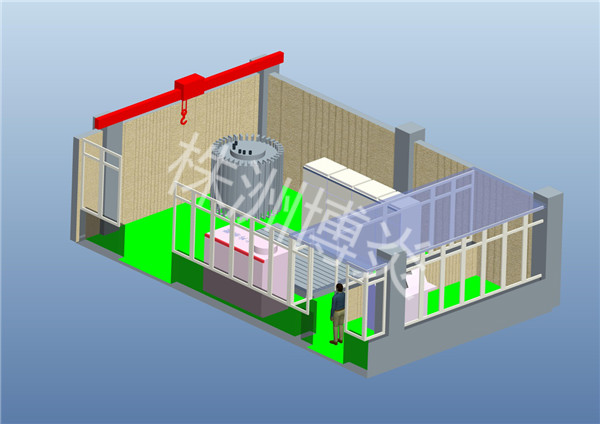

试验系统整体建设效果图

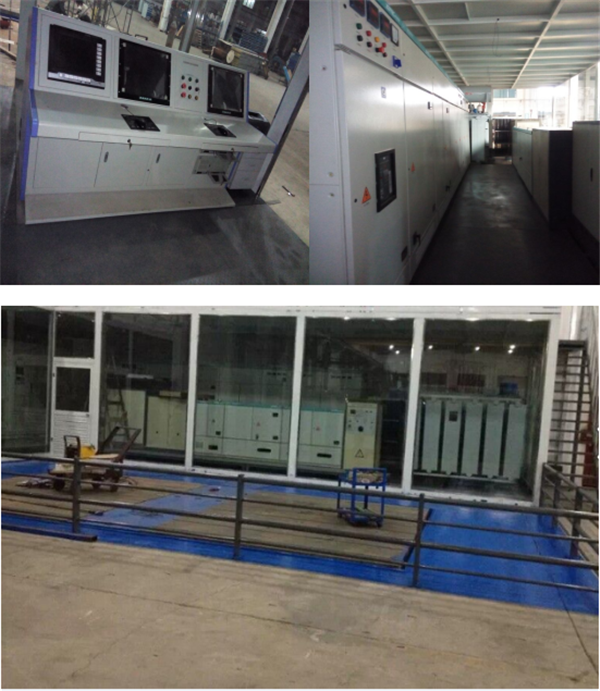

试验系统整体实物图
