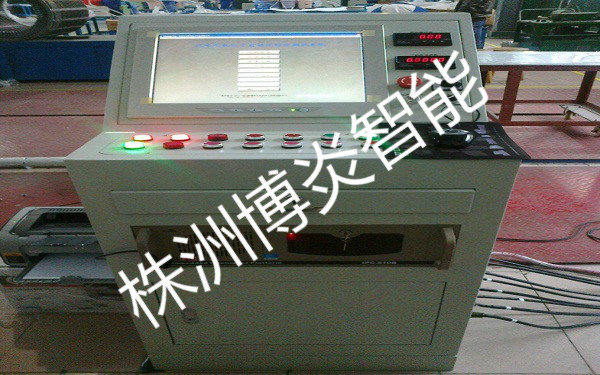

株洲博炎智能装备有限公司设计生产的旋转变压器试验系统适用于旋转变压器试验厂家的生产过程,也适用于新能源电机生产厂家进行生产装配检测。该旋转变压器试验系统支持旋变绕组直流电阻测量,支持旋变解算、旋变调零、旋变分析、旋变变压比等。
1.3.1旋变解算
可以支持128对极内单、双通道旋变的解算,直接输出数字信号以表盘或数字形式进行显示,并可通过串口向外传送测量及分析结果,其解算分辨率可达1秒,基本解算精度可达0.02°,双通道解算精度最高可达0.6″。
1.3.2旋变调零
系统配置直流恒流源
· 输出幅度:0~30V(可根据客户需要定制);
· 输出电流:10~200A(可根据客户需要定制);
· 输出功率:1.2kW~6kW;
· 正弦波失真度:≤0.8%;
· 控制:前面板旋钮控制或者通讯控制
· 输出方式:后出线接线柱
· 外观尺寸:19寸上架结构,根据功率分为2U~5U高度。
系统配置旋变励磁电源
· 输出幅度:0~20Vp-p(7Vrms)/0~100Vp-p(35Vrms);
· 输出电流:0~0.5A/0~2A;
· 输出功率:10W/100W;
· 频率准确度:±5×10-6;
· 频率稳定度:±1×10-6/3h;
· 输出波形:正弦波;
· 输出频率:400~10kHz;
· 正弦波失真度:≤1%;
· 控制:仪器自主控制。
· 输出方式:单通道/双通道输出
· 外观尺寸:集成于旋变分析仪内。
系统配置旋变分析仪
· 角度显示范围:000°~359°59.9′
·
角度显示类型:解算角度及电气角度(机械角度);
0~360°(解码状态)或-180°~+180°(调零状态)
· 解算角度分辨能力:1″(0.00028°);
· 采样及数字输出分辨能力:24位;
· 电气角基本解算精度:±0.02°;
· 电气零位测量精度:±0.01°;
· 基波电压测量精度:0.5%;
· 电压测量范围:<20Vp-p(默认)或<100Vp-p(高压)
· 仪器功能:可测量解算角度、电气角度、输入电压、阻抗、励磁频率、变压比、相位移等、零位电压等参数,支持旋变调零、线序分析功能。
· 支持外设:Resolver Power系列励磁电源、显示屏、USB键鼠;
· 显示控制:21.5英寸显示器及键盘鼠标
· 通讯接口:COM(RS232)或LAN(1000Mbps自适应);
· 设备供电:220VAC/50Hz;
· 工作温度:-10℃~+60℃;
系统根据接线方式、旋变极对数、旋向、调零方式等参数实时计算出需要调节的机械角度和实际方向。零位指示采用与国标一致的相位角电压解算方式,精度可达0.01°。模拟指零仪的光柱指示及数字显示双模指引形式。当零位调整到预设的精度范围时,会自动提示调零成功,能够大大加快工人的调节速度,增强调零结果的一致性。
