株洲博炎生产的振动在线监测系统,本系统实现对整个电力电子与电气传动系统试验验证平台建设项目中平台1和平台2传动系统的振动信号(包括陪试电机、齿轮箱、换档箱、扭矩仪和被试电机的振动信号)进行自动数据采集、信号分析及振动安全报警。
对试验控制系统提供安全报警接口,为试验的安全运行提供振动监控。
本套振动监测系统测试主要测试验证平台1和验证平台2中的设备振动,其中平台1加速度信号路数总数为80路,16路加速度传感器已有(信号为2.5V±0.038aV,a为被测加速度与重力加速度g的倍数);平台2加速度信号路数总数为30路;本系统需要增加的振动测量信号为94路,需要采集处理的通道数量为110路(含16路已有电压型应变式加速度传感器),即需要重新配置94个振动传感器采集振动信号,并配置110个数据采集通道进行数据采集及传输。

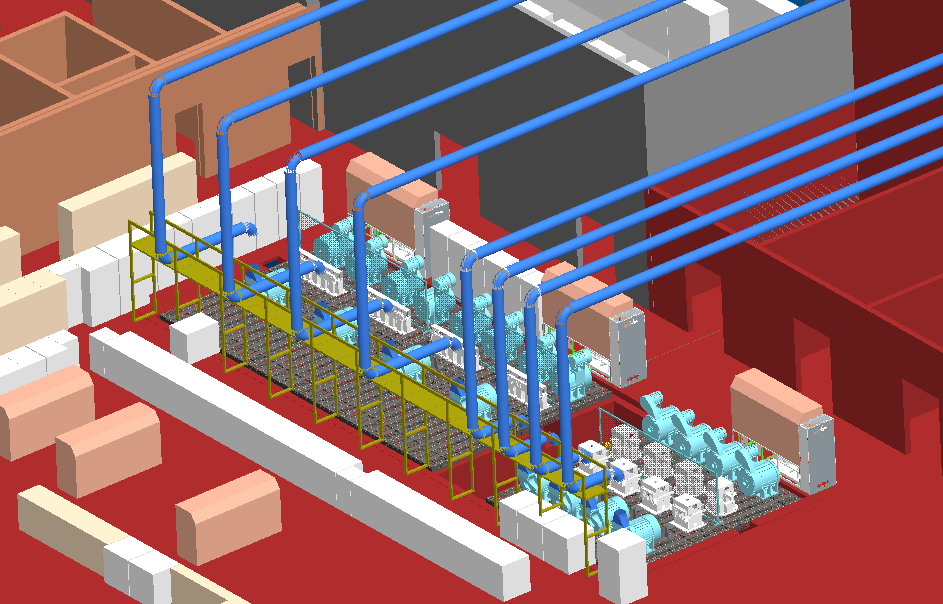

本套振动监测系统的设备包括传感器安装和数据采集设备安装,其中数据采集设备安装在标准机柜中,传感器安装在平台1和平台2两个场地的传动系统设备上。

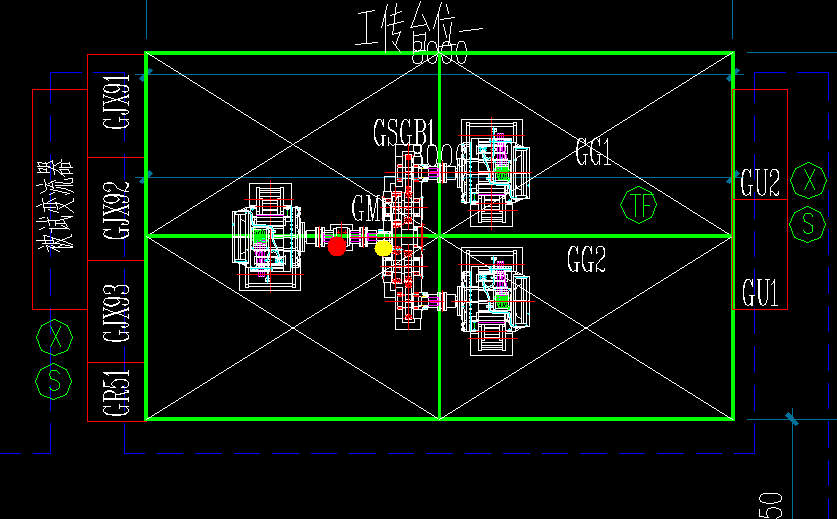

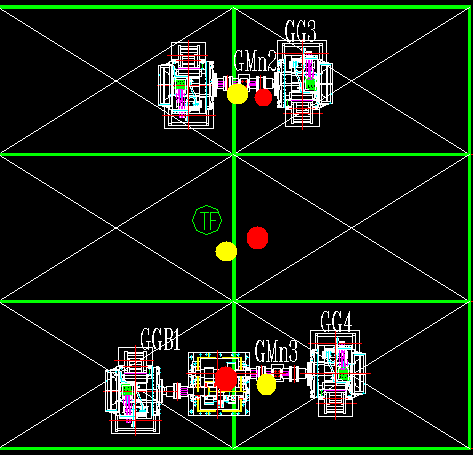

平台1振动传感器现场安装条件示意图见图1,图中方框内为传感器安装场地,方框内场地尺寸约为25m×8m,现场附近有多台逆变器等干扰源,需要有相应防干扰措施;平台1监控室上位机由南车集团提供,上位机至平台1最近的点约有20米距离,上传数据时需考虑远传干扰问题。
本套振动监测系统要求能对整个电力电子与电气传动系统试验验证平台建设项目中平台1和平台2传动系统的振动信号(包括陪试电机、齿轮箱、换档箱、扭矩仪和被试电机的振动信号)进行自动数据采集和基本的分析处理;该套振动测试系统采用现场数据采集方式,在传感器的安装位置附近,设置一个或多个现场测量柜(箱),现场测量柜(箱)中放置数据采集处理装置,再通过总线等方式把采集到的数据输出给上位机。
